汽輪機是將蒸汽的能量轉換成為機械功的旋轉式動力機械，又稱蒸汽透平。主要用作發電用的原動機，也可直接驅動各種泵、風機、壓縮機和船舶螺旋槳等，還可以利用汽輪機的排汽或中間抽汽滿足生產和生活上的供熱需要。

軸承是汽輪機一個重要的組成部分，分為徑向支撐軸承和推力軸承兩種類型，它們用來承受轉子的全部重力并且確定轉子在汽缸中的正確位置。

1．多油楔軸承（三油楔、四油楔）：輕載、耗功大，高速小機。

2．圓軸承：可承重載，瓦溫高。

3．橢圓軸承：可承重載。

4．可傾瓦軸承：2、4、5、6瓦塊軸承，穩定性好，承載范圍大，耗油量較大。

5．推力軸承：a)固定瓦塊式：承載能力小，用于小機組；b)可傾瓦塊式：瓦塊數目最少為 3塊。對于瓦塊數目較多的大型推力軸承，各瓦塊間載荷的均衡十分重要。



徑向滑動軸承





1. 固定瓦軸承

固定瓦軸承油圓柱軸承、橢圓瓦軸承、多油鍥和多油葉軸承（目前不大采用）。

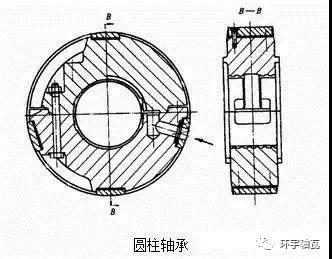

普通的圓柱軸承，由上下半組成。下半軸承體外圓設有三個徑向調整墊塊，上半軸承頂部設一個徑向調整墊塊，供軸承調整用。

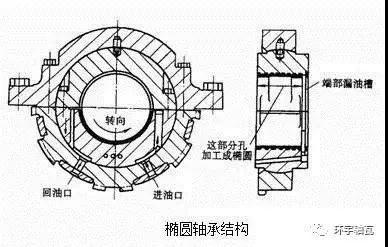

橢圓瓦軸承系自位式軸承，具有結構上層次少的優點，在軸承體內表面直接澆注巴氏合金，將軸承內瓦面加工成橢圓的形式。

2. 可傾瓦軸承

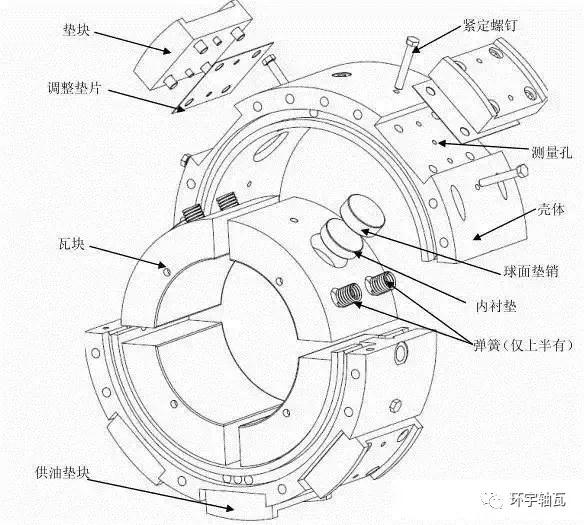

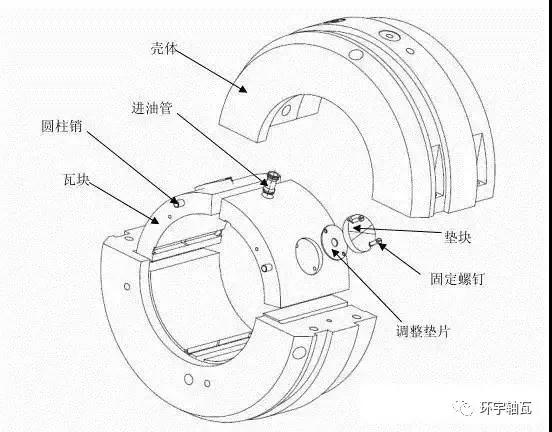

四塊可傾瓦軸承，在上半兩瓦塊的背部，在沿轉向的出油處設有彈簧，使瓦塊在該背部有壓向轉子的傾向，防止瓦塊的進油側與軸頸產生制動的不良傾向，同時在瓦面進油側修斜，以利潤滑油進入瓦面。

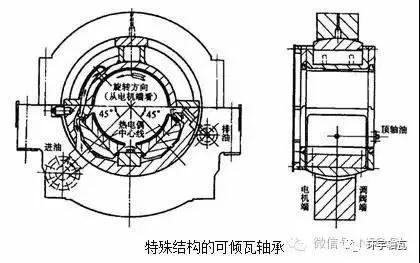

上半為圓瓦，下半由二塊可傾瓦組成的可傾瓦軸承，這種結構的軸承的穩定性比圓柱軸承強，承載力比一般可傾瓦軸承大，具有可傾瓦軸承對偏載和不對中敏感性較小的優點。

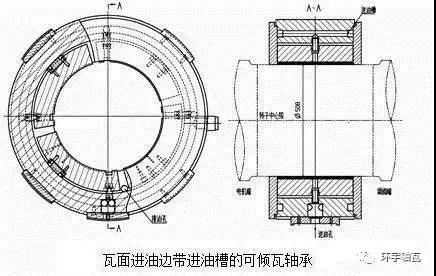

目前較新型的可傾瓦軸承瓦面進油邊帶有進油槽，潤滑油采用直接供油和排油的方式。每一瓦塊有一進油槽，潤滑油在瓦面工作后直接排出，功耗較小。





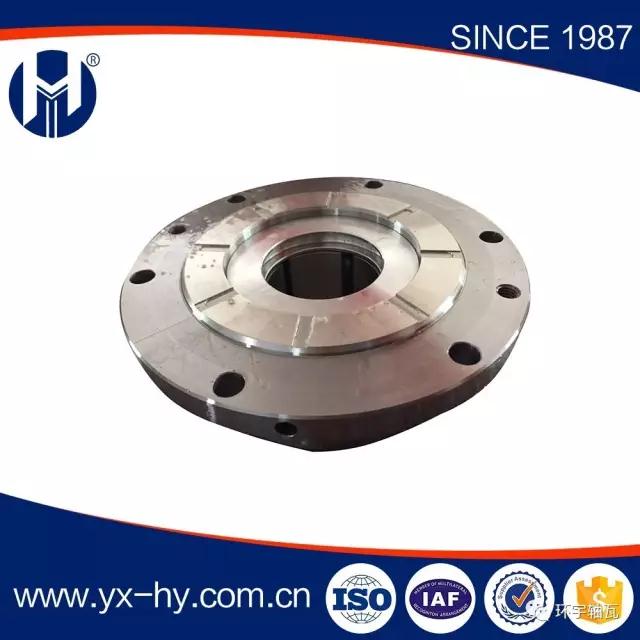

推力軸承

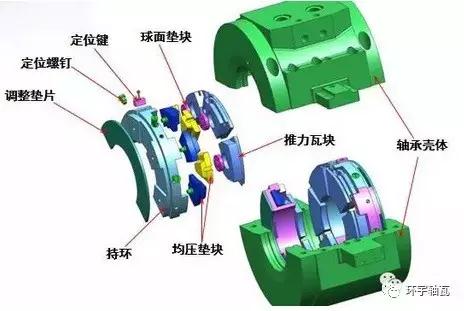

1. 徑向推力聯合軸承

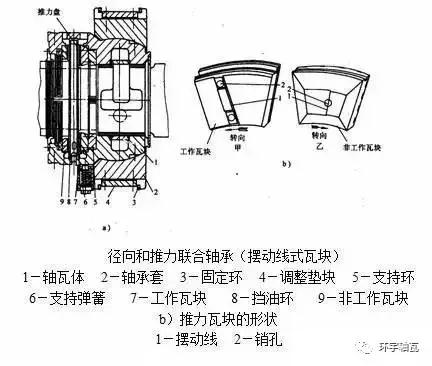

這種軸承結構特點是徑向和推力軸承置于一體，軸瓦體與軸承套之間為球面配合，使軸承隨軸的撓度變形需要而自動調整，瓦面與轉子上推力盤表面之間有較好接觸，這種結構適用于撓性轉子且軸向載荷不太大的機組。

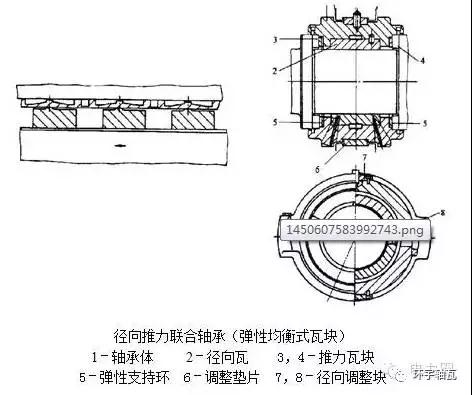

還有一種為彈性均衡式瓦塊的徑向推力聯合軸承，推力瓦塊擱置在彈性圈上，承載時彈性圈產生彈性變形，以達到各塊瓦面與推力盤平面有良好接觸的要求。這種結構運用于剛性轉子并且軸向載荷不太大的機組。

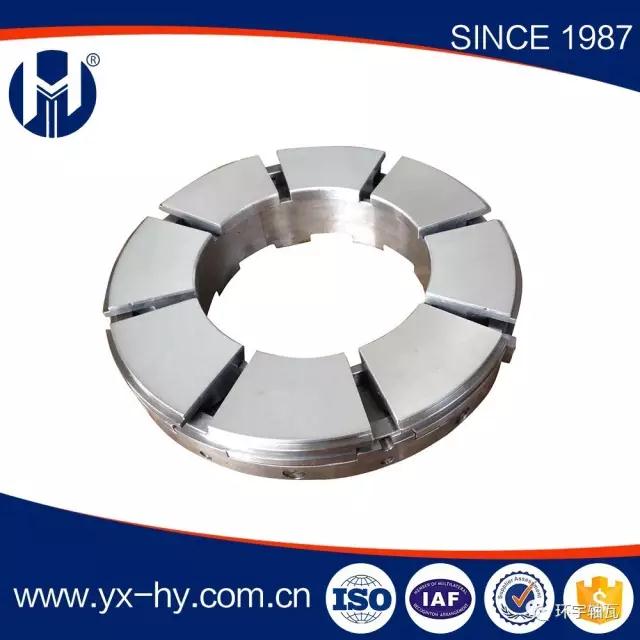

2. 金斯伯雷式推力軸承

瓦塊對稱支承，可用于正反兩個轉向工作。



軸承的檢修



1. 接觸度檢查

軸承殼體與軸承座之間的均勻接觸面積大于75%，各調整墊片與墊塊之間以及調整墊片與瓦塊之間的接觸情況均勻接觸面積大于75%，各可傾瓦塊與相應的心軸弗配，均勻接觸面積大于80%。

如果軸承處于正確的位置，則沿徑向線和軸線轉動軸承約2到4度，這個運動應當一步一步地進行，每個方向只能一次移動一點點，避免快速移動，否則印痕反映不出實際的表面接觸情況。

如果修拂需要很大的工作量：粗修時，打磨比修刮工作效率高。打磨時應當很小心地進行以避免殼體幾何變形，這一點很重要?？墒褂靡砥拜唩泶蚰デ蛎鏆んw，推薦使用的砂輪粒度為160-180。精修時推薦使用刮刀。

2. 可傾瓦軸承調整的主要步驟

2.1、根據轉子需要調整的數據計算出下半瓦塊調整墊片需要調整的厚度量。例如：如果要抬高轉子0.20mm，則必須把下半左右兩塊調整墊片更換成比原墊片厚0.20×0.7 = 0.14mm 的墊片（通過加工備用墊片）；如果要把轉子右移0.20mm，則把右下墊片磨去0.20×0.7 = 0.14mm，同時再把左下調整墊片更換成比墊片厚0.14mm 的墊片（通過加工備用墊片）。

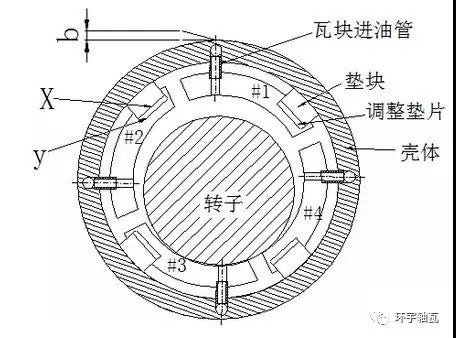

2.2、下半瓦塊調整墊片的厚度改變后，為保證軸承間隙不變，應當相應地改變對角方位的上半瓦塊調整墊片，例如，#3瓦塊的調整墊片增厚0.14mm，則#1瓦塊的調整墊片應相應地減薄0.14mm（如下圖）。

3. 軸承間隙值的測量

對于固定瓦軸承可采用壓鉛絲或者塞尺進行測量，對于可傾瓦軸承可采用如下方法進行測量。

先分別單獨測量轉子及軸承各零件的尺寸，并做好相應記錄，具體步驟如下：

1、測量轉子軸頸直徑：選擇多個位置進行測量，取其平均值，與圖紙?jiān)O(shè)計值相比，應相符。

2、測量軸瓦內徑：軸瓦內徑尺寸是由殼體內孔尺寸減去瓦塊與墊塊及其調整墊片的總厚度值得出。

2.1 測量殼體內孔：殼體上下半用螺栓拼合，并按規定的力矩?cái)Q緊螺栓，然后測量分別測量#1、#3墊塊處的內徑以及#2、#4墊塊處的內徑。

2.2 分別測量#1、#2、#3、#4瓦塊與其墊塊及調整墊片組合件的厚度。如圖2所示。可將瓦塊扣放于芯軸（芯軸直徑大于或等于轉子軸頸，小于或等于瓦塊內徑）上，用標準樣塊及靠表來測量。墊塊外表為雙圓柱面，因此測量時必須測到其最高點。

3、根據測得數據計算軸承間隙，軸承間隙等于殼體內徑減去瓦塊組件厚度再減去轉子軸頸。



4. 推力軸承的檢修

各推力瓦塊的推力面都應相當平整，且與轉子推力盤均勻接觸，接觸面積達75%以上。同一側的推力瓦塊與球面墊塊組合后的總厚度偏差不大于0.02mm。
